Die SRS-Airbags des Toyota RAV4 IV Gen sind integrale Bestandteile des Sicherheitssystems und schützen Insassen bei verschiedenen Kollisionsarten. Die Anleitung bietet eine detaillierte Übersicht über Front-, Seiten- und Kopf-/Schulterairbags sowie deren gezielte Auslösemechanismen. Visuelle Darstellungen erleichtern das Verständnis der Bauteilfunktionen. Besondere Aufmerksamkeit gilt den Sicherheitsabständen zur Airbag-Auslösezone sowie den Einbauvorgaben für Sitze und elektronische Komponenten. Hinweise zu optimaler Sitzposition, speziell bei Kindern und Schwangeren, unterstreichen den ganzheitlichen Schutzansatz des Fahrzeugs.

Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere Verletzungen verursachen können. Gemeinsam mit den Sicherheitsgurten tragen sie dazu bei, das Risiko lebensgefährlicher Verletzungen zu verringern.

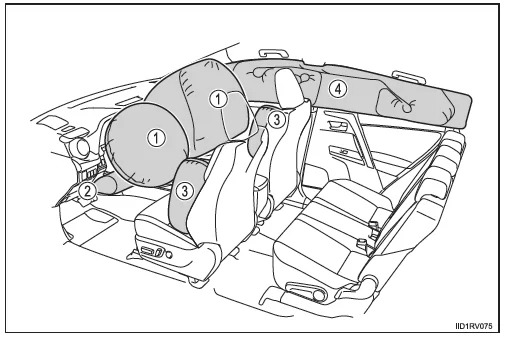

SRS-Airbags

SRS-Frontairbags

SRS-Fahrerairbag/-Beifahrer-Airbag
Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor einem Zusammenprall mit Innenraumbauteilen zu schützen
SRS-Fahrer-Knieairbag
Kann helfen, den Fahrer zu schützen

SRS-Seiten- und Kopf-/Schulterairbags

SRS-Seitenairbags
Können helfen, den Körper von Insassen auf den Vordersitzen zu schützen
SRS-Kopf-/Schulterairbags
Können helfen, vor allem den Kopf von Insassen auf den äußeren Sitzen zu schützen

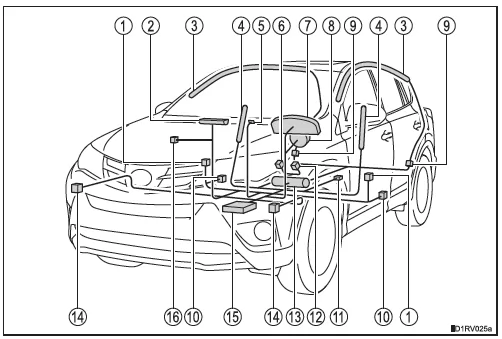

Bauteile des SRS-Airbagsystems

Bauteile des SRS-Airbagsystems

Seitenaufprallsensoren (vordere Türen)
Beifahrerairbag
Kopf-/Schulterairbags
Seitenairbags
Kontrollleuchte "PASSENGER AIRBAG"
Beifahrersitz-Gurtschlossschalter
SRS-Warnleuchte
Fahrerairbag
Seitenaufprallsensoren (hinten)
Gurtstraffer und Zugdämpfung
Fahrersitz-Positionssensor
Fahrersitz-Gurtschlosssensor
Fahrer-Knieairbag
Frontaufprallsensoren
Airbagsensor-Baugruppe
Schalter zum manuellen Ein-/ Ausschalten des Beifahrerairbags

Die wichtigsten SRS-Airbagsystembauteile sind oben dargestellt. Das SRSAirbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslösen werden die Airbags durch eine chemische Reaktion in den Airbag-Gasgeneratoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der Insassen aufzufangen.

ACHTUNG

Vorsichtsmaßregeln zu SRS-Airbags

Beachten Sie die folgenden Vorsichtsmaßregeln zu den SRS-Airbags.

Anderenfalls können lebensgefährliche Verletzungen die Folge sein.

Der Fahrer und alle Insassen des Fahrzeugs müssen ihre Sicherheitsgurte korrekt anlegen.
Die SRS-Airbags sind Zusatzvorrichtungen, die nur zusammen mit den Sicherheitsgurten optimalen Schutz bieten.
Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu lebensgefährlichen Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befindet.
Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslösestelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:

Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die Pedale erreichen können.
Verstellen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fahrern möglich, den Sicherheitsabstand von 250 mm auch bei vorderster Sitzposition herzustellen, indem sie einfach die Rückenlehne etwas nach hinten verstellen. Wenn Sie durch das Verstellen der Rückenlehne Probleme haben, die Fahrbahn zu sehen, verwenden Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen. Falls Ihr Fahrzeug über die entsprechende Funktion verfügt, verstellen Sie die Sitzhöhe nach oben.
Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten. Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren Kopf und Hals gerichtet.

Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher, dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht auf die Bedienungselemente auf der Instrumententafel haben.

Vorsichtsmaßregeln zu SRS-Airbags

Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann zu lebensgefährlichen Verletzungen führen, wenn sich der Beifahrer zu nah am Airbag befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag entfernt eingestellt sein. Dabei sollte die Rückenlehne so eingestellt sein, dass der Beifahrer aufrecht sitzt.
Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können beim Auslösen eines Airbags lebensgefährlich verletzt werden. Säuglinge und Kinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen ordnungsgemäß in einem Kindersitz gesichert werden. Toyota empfiehlt ausdrücklich, Säuglinge und Kinder grundsätzlich in ordnungsgemäß gesicherten Kindersitzen auf den Rücksitzen unterzubringen. Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz.
Setzen Sie sich nicht auf den äußersten Rand des Sitzes und lehnen Sie sich nicht gegen das Armaturenbrett.

Erlauben Sie Kindern nie, sich vor den SRSBeifahrerairbag zu stellen oder sich auf den Schoß eines Beifahrers auf dem Vordersitz zu setzen.
Lassen Sie Insassen auf den Vordersitzen keine Gegenstände auf dem Schoß transportieren.

Vorsichtsmaßregeln zu SRS-Airbags

Lehnen Sie sich nicht gegen die Tür, den Dachrahmen oder gegen A-, B- oder CSäule.

Vorsichtsmaßregeln zu SRS-Airbags

Lassen Sie es nicht zu, dass jemand in Richtung Tür auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem Fahrzeug streckt.

Vorsichtsmaßregeln zu SRS-Airbags

Sorgen Sie dafür, dass sich keine Gegenstände in den Bereichen vor dem Armaturenbrett, dem Lenkradpolster und dem unteren Bereich der Instrumententafel befinden.
Diese Gegenstände können zu Geschossen werden, wenn die SRS-Airbags für Fahrer und Beifahrer und die Knieairbags ausgelöst werden.

Vorsichtsmaßregeln zu SRS-Airbags

Vorsichtsmaßregeln zu SRS-Airbags

Bringen Sie keine Gegenstände in den Bereichen der Türen, der Windschutzscheibe, der Seitentürscheiben, der A- oder C-Säule, der Dachrahmen und der Haltegriffe an. (Mit Ausnahme des Geschwindigkeitsbegrenzungsaufklebers )

Vorsichtsmaßregeln zu SRS-Airbags

Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Bringen Sie keine schweren, scharfen oder harten Gegenstände wie andere Schlüssel oder Zubehör am Schlüssel an. Solche Gegenstände können das Auslösen des SRS-Knieairbags behindern oder durch die Wucht der Auslösung in den Fahrersitzbereich geschleudert werden, wodurch Verletzungsgefahr besteht.

Vorsichtsmaßregeln zu SRS-Airbags

Hängen Sie keine Kleiderbügel oder andere harte Gegenstände an die Mantelhaken.
Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags zu Geschossen werden und schwere bzw. tödliche Verletzungen verursachen.
Falls sich eine Vinylabdeckung in einem Bereich befindet, in dem der SRS-Knieairbag ausgelöst wird, entfernen Sie diese Abdeckung.
Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seitenairbags ausgelöst werden können, da es das Aufblasen der Airbags beeinträchtigen kann. Solches Zubehör kann die ordnungsgemäße Aktivierung der Seitenairbags beeinträchtigen, zum Versagen des Systems oder zu einer unvorhergesehenen Auslösung der Seitenairbags führen und schwere bzw. tödliche Verletzungen zur Folge haben.

Vorsichtsmaßregeln zu SRS-Airbags

Üben Sie keine Kraft oder Gewalt auf die SRS-Airbagbauteile aus.
Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.
Berühren Sie keines der Bauteile direkt nach dem Auslösen der SRS-Airbags, da diese heiß sein können.
Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öffnen Sie eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos möglich ist. Waschen Sie etwaige Rückstände so schnell wie möglich ab, um Hautreizungen zu vermeiden.
Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, wie z. B. das Lenkradpolster und die Verkleidungen von A- und C-Säule, Beschädigungen oder Risse auf, lassen Sie sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt austauschen.

Veränderung und Entsorgung von SRS-Airbagsystembauteilen

Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderungen vor, ohne sich vorher an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt zu wenden. Die SRS-Airbags können eine Funktionsstörung aufweisen oder unerwartet ausgelöst werden, was zu lebensgefährlichen Verletzungen führen kann.

Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumententafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säule oder Dachrahmen
Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der Seite des Innenraums
Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden
Veränderungen an Radaufhängung und Federungssystem des Fahrzeugs
Einbau elektronischer Geräte, wie z. B. von mobilen Funksprechgeräten (HF-Sender) oder CD-Playern
Anpassen Ihres Fahrzeugs an eine körperlich behinderte Person

Wenn die SRS-Airbags ausgelöst werden

Der Kontakt mit einem auslösenden SRS-Airbag kann Prellungen und leichte Schürfwunden verursachen.
Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator), die Vordersitze, Teile von A- und C-Säule sowie die Dachrahmen können für mehrere Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
Es kann zu Rissen in der Windschutzscheibe kommen.

Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)

Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20-30 km/h auf eine feste Wand, die sich nicht bewegt oder verformt).
Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch beträchtlich:

Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein geparktes Fahrzeug oder einen Schildermast, aufprallt
Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, wie z. B. bei einem Unfall, bei dem die Fahrzeugfront unter die Ladefläche eines LKW gerät oder "fährt"

Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer aktiviert.

Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und Kopf-/Schulterairbags)

Die SRS-Seiten- und Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert überschritten wird (die Kraft entspricht der Aufprallkraft eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwindigkeit von ca. 20-30 km/h auf die Fahrgastzelle aufprallt).
Die SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall auslösen.

Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von einem Unfall

Die SRS-Frontairbags und die SRS-Kopf-/Schulterairbags können auch durch einen heftigen Stoß gegen die Unterseite des Fahrzeugs ausgelöst werden. Mögliche Beispiele hierfür sind in der Abbildung aufgeführt.

Mögliche Bedingungen für das Auslösen der SRS-Airbags, abgesehen von einem Unfall

Aufprall auf einen Bordstein oder ein hartes Hindernis
Beim Fahren in oder über tiefe Schlaglöcher
Sturz oder hartes Aufsetzen

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Frontairbags)

Bei einem Seiten- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in der Regel nicht ausgelöst. Bei plötzlicher starker Verzögerung der Vorwärtsbewegung durch einen Unfall kann es jedoch zum Auslösen der SRS-Frontairbags kommen.

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden

Seitenaufprall
Heckaufprall
Überschlagen des Fahrzeugs

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Seiten- und Kopf-/Schulterairbags)

Bei einem schräg versetzten seitlichen Aufprall bzw. einem Seitenaufprall auf einen anderen Karosseriebereich als die Fahrgastzelle werden die SRS-Seiten- und Kopf-/ Schulterairbags unter Umständen nicht ausgelöst.

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden

Seitlicher Aufprall auf einen anderen Karosseriebereich als die Fahrgastzelle
Schräg versetzter Seitenaufprall

Bei einem Frontal- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem Seitenaufprall mit niedriger Geschwindigkeit werden die SRS-Seitenairbags in der Regel nicht ausgelöst.

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden

Frontalaufprall
Heckaufprall
Überschlagen des Fahrzeugs

Bei einem Heckaufprall, beim Überschlagen vornüber oder bei einem Seiten- oder Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Kopf-/Schulterairbags in der Regel nicht ausgelöst.

Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden

Heckaufprall
Überschlagen des Fahrzeugs

Fälle, in denen es erforderlich ist, dass Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt wenden

In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Setzen Sie sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

Nach Auslösen eines SRS-Airbags.
Die Fahrzeugfront ist beschädigt oder verformt oder war von einem Unfall betroffen, der nicht zum Auslösen der SRS-Frontairbags geführt hat.
